Практика retrofit
На Focus 3 рестайлинг AFS ошибка часто не в самой BI-LED шторке, а в попытке оставить старую логику привода
В свежей ветке из чата установщиков всплыл типичный вопрос после переделки фары: можно ли как-то «обойти» штатный моторчик шторки на Ford Focus 3 рестайлинг с AFS. По ответам мастеров логика тут довольно жёсткая: магического способа сохранить старый привод и при этом получить спокойную работу новой шторки обычно не ищут. На практике привод либо выводят из игры, либо перестраивают схему так, чтобы BI-LED шторка получала понятный сигнал из новой логики, а не жила на конфликте со старым узлом.
Именно поэтому главный вопрос звучит не как «какую обманку купить», а как «что именно машина контролирует в этой конфигурации и откуда безопаснее брать сигнал на шторку нового модуля».
Если коротко
- Штатный моторчик шторки не стоит оставлять в схеме просто «чтобы был».
- После retrofit обычно ищут правильную точку сигнала для новой BI-LED шторки.
- Если машина контролирует старую цепь, сначала разбираются с логикой согласования, а не маскируют всё случайным резистором.
По смежной логике полезно читать и статью об ошибке шторки AFS после переделки.
Что видим в кейсе

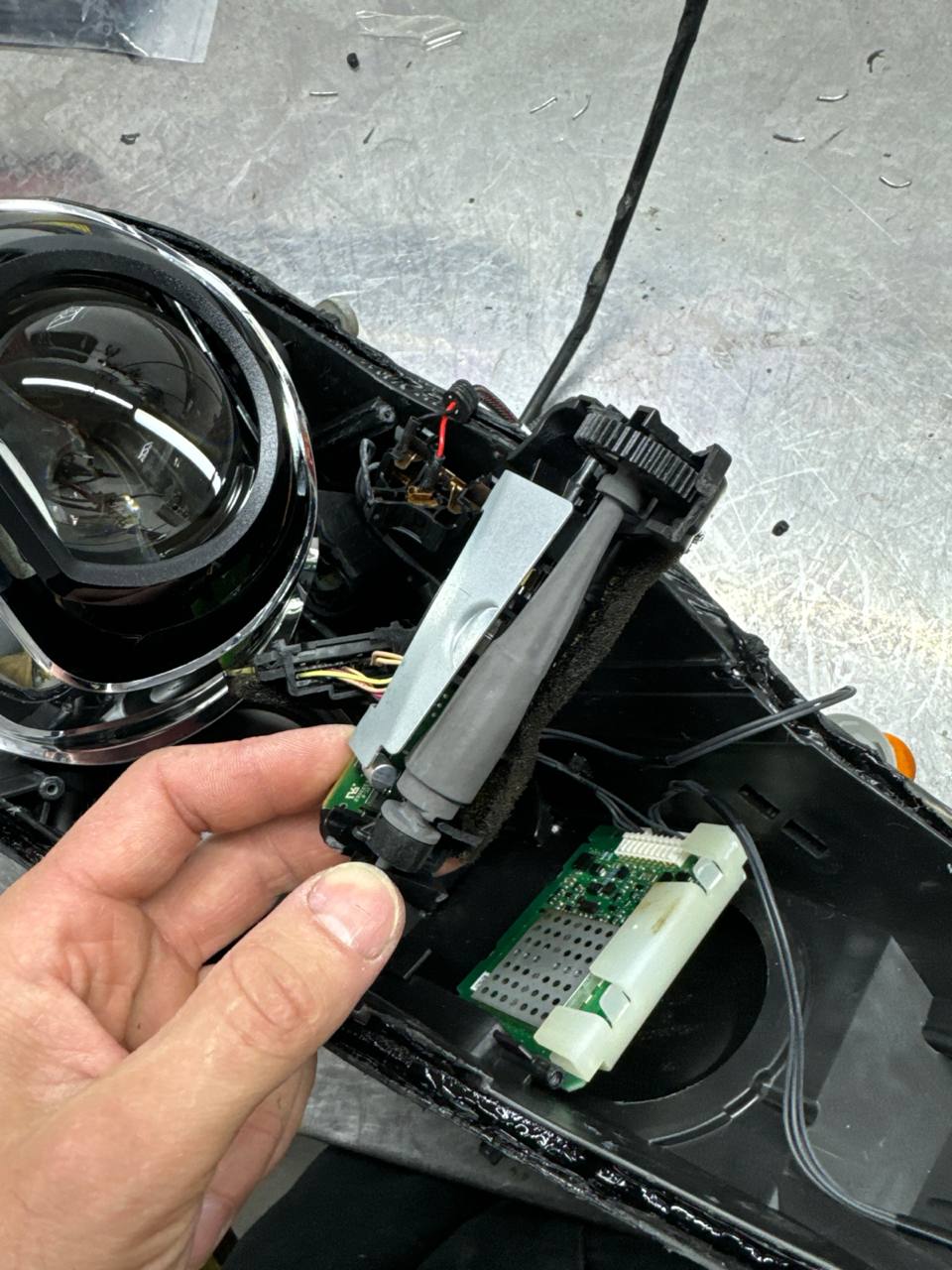

Вскрытая фара, новый модуль внутри и отдельно вынесенный штатный привод шторки с электроникой.
Что спрашивает мастер
Можно ли заставить старый моторчик не мешать новой схеме и убрать его из конфликта.
Куда ведёт ответ
Не оживлять старый привод любой ценой, а построить понятную логику управления BI-LED шторкой.
Почему штатный моторчик становится проблемой после переделки
На FF3 рест AFS старая шторка, её привод и логика управления завязаны на штатную оптику. После retrofit ситуация меняется: внутри уже стоит другой модуль, своя шторка, своя механика и своя электрическая логика. В этот момент старый моторчик не превращается автоматически в полезный узел. Наоборот, он может начать мешать диагностике: мастер видит старую плату, старый актуатор и пытается любой ценой договорить их с новой BI-LED системой.
По ветке из чата установщиков прозвучала практичная мысль: старый привод часто просто “хоронят”, а сигнал на шторку BI-LED берут из другой точки. Это не универсальная пошаговая инструкция под каждый Focus, а логика диагностики. Если новый модуль уже не живёт по старой механике, бессмысленно сохранять старую цепь только ради самоуспокоения.
Где ошибаются чаще всего
Мастер пытается одновременно оставить штатный привод, подключить новую шторку и потом подобрать “какую-нибудь обманку”, чтобы машина перестала ругаться. На практике это часто растягивает работу: проблема становится не чище, а запутаннее.
С чего начинать на Ford Focus 3 рестайлинг AFS
Сначала механика
- Понять, какой модуль уже стоит в фаре и как реализована новая шторка.
- Проверить, не остался ли штатный привод физически подключённым в схему “на всякий случай”.
- Убедиться, что новая линза и рамка не добавляют лишний люфт или перекос.
Потом электрика
- Понять, что именно ждёт машина: нагрузку, ответ цепи, имитацию шторки или только сигнал включения.
- Выяснить, откуда безопаснее брать управление на шторку BI-LED.
- Только после этого решать, нужен ли модуль согласования или обманка.
Когда нужен модуль согласования, а когда он не спасёт
На сайте DIXEL для таких задач есть и профильные решения. Если после переделки нужна именно имитация работы шторки, логичнее смотреть в сторону специальных модулей, а не в сторону случайных резисторов. Для общей логики согласования здесь уместны и решения уровня категории «Обманки», и более адресные модули под конкретные сценарии.
Но важный нюанс остаётся тем же: модуль согласования не заменяет диагностику точки сигнала. Если новая шторка получает неправильную команду или старая цепь продолжает участвовать в логике фары, даже хороший decoder не сделает схему здоровой сам по себе. Это тот же принцип, который мы уже разбирали в статье про сигнальный провод и точку для обманки.
| Подход | Когда уместен | Риск |
|---|---|---|
| Оставить штатный моторчик в цепи | Только если вы точно понимаете его роль после переделки | Старая и новая логика мешают друг другу, появляется лишняя диагностика |
| Вывести штатный привод из сценария и взять новый сигнал на шторку | Когда BI-LED модуль уже живёт по собственной схеме | Нужна аккуратная проверка точки управления, а не “подключение наугад” |
| Попробовать случайную обманку без схемы | Почти никогда не лучший первый шаг | Можно спрятать симптом, но не решить конфликт цепей |
Что на dixel.store может пригодиться под этот кейс
По Focus 3
Если проект ещё на стадии подбора железа, полезно смотреть на раздел BI-LED модулей и на совместимую механику под Ford Focus 3. Для посадки модуля на сайте есть переходная рамка Ford Focus 3 под Hella 3/3R/5R.
Это полезнее, чем собирать крепёж “из того, что было”, а потом разбираться, почему модуль стоит с перекосом или даёт лишнюю нагрузку на механизм.
По согласованию
Под Ford Focus 3 у DIXEL есть и профильные согласующие решения вроде DIXEL FF3 CANbus 12В и обманки DIXEL Ford Focus 3 - 2CanBus. А если задача именно в имитации шторки, уже имеет смысл смотреть на модуль имитации шторки DIXEL.
Но выбирать их нужно после схемы, а не вместо неё.
Чек-лист перед заказом и переподключением
- Понять, какой именно модуль стоит в фаре сейчас и какой дальний/шторка у него по логике.
- Проверить, нужен ли машине именно CANbus, имитация шторки или другая форма согласования.
- Не оставлять штатный привод в цепи без ясной задачи.
- Подтвердить механику через рамку и посадку модуля до финальной сборки фары.
Итог по кейсу такой: на Ford Focus 3 рестайлинг AFS вопрос редко решается “обходом моторчика” как отдельного волшебного трюка. Если после retrofit в фаре уже живёт новая BI-LED шторка, правильнее смотреть на точку сигнала, логику согласования и аккуратную механику установки. Старый привод, оставленный в схеме без необходимости, чаще запутывает проект, чем помогает ему.
