Шторка или дальний после переделки ведут себя нелогично, а при удалении части штатной рамки появляется ошибка.
Решить, что достаточно оставить мотор, плату и пару проводов, а всё остальное можно «похоронить».
До фары приходит штатный сигнал, иногда нужен свободный пин, но внутренняя логика узла завязана ещё и на магнитный принцип.
Либо в нормальную коммутацию и диагностику, либо в decoder и модули имитации, но не в слепое вырезание деталей.
Что на самом деле произошло в этой ветке
Сначала вопрос выглядел почти бытовым: где взять питание на шторку в FF3 рест AFS ксенон. Ответ оказался практичным: до фары сигнал доходит, а в разъёме может быть свободный пин, который есть во внешней фишке, но не задействован внутри самой фары. Это уже полезный сервисный вывод: перед тем как изобретать новую схему, надо проверить, не предусмотрел ли производитель нужную линию штатно.

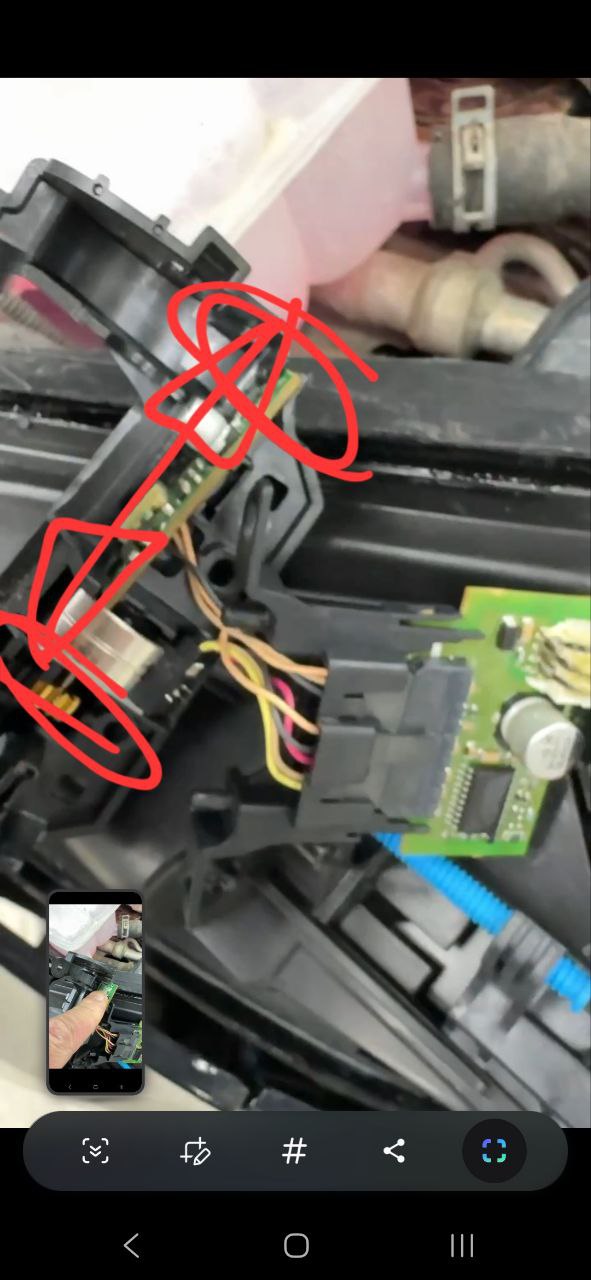

Чуть дальше разговор ушёл в более опасную зону. Участник спросил, можно ли «обойти принцип» в конкретной фаре и оставить только платы с моторчиком, потому что при удалении рамки система ругается. На это пришёл ответ, который и делает тему полноценной для статьи: «не получится, привод и магнит в разных местах». Следом обсуждение упёрлось в геркон, в характер сигнала и в то, что это уже не просто аналоговая железка с одним проводом.
Почему здесь всплыл геркон и при чём тут магнит
Самое полезное слово из ветки — геркон. В промышленной электронике reed switch работает по простому принципу: контакты переключаются, когда рядом появляется магнитное поле. Для автомобильной фары это важный намёк. Если положение шторки или связанного элемента контролируется через магнит и геркон, то для блока мало просто «увидеть питание на приводе». Ему важно понимать, дошёл ли узел до нужного положения и правильно ли отработал цикл.
Именно поэтому вопрос из серии «а если убрать рамку, а остальное оставить?» часто заканчивается тупиком. Мотор может физически двигаться, но логика контроля уже не совпадает с тем, что ждёт блок. В такой ситуации мастер начинает менять плату, звонить «концевик», подозревать корректор или искать хитрую распиновку, хотя проблема появилась намного раньше — в попытке упростить архитектуру узла без понимания, какой элемент в ней отвечает за обратную связь.
| Сценарий | Что кажется простым | Что происходит на практике |
|---|---|---|
| Нет сигнала на шторку | Тянуть новый плюс напрямую | Сначала нужно проверить штатную линию, свободный пин и схему внутри фары |
| Ошибка после удаления рамки | Оставить только мотор и плату | Ломается логика контроля положения, если магнит и геркон разнесены по разным частям узла |
| Непонятное поведение шторки | Сразу менять блок или decoder | Нужно сначала понять, какого именно сигнала ждёт машина и что вы физически изменили в фаре |
| Сложная адаптивная архитектура | Сделать «как на обычной BI-LED шторке» | AFS и интеллектуальные фары часто требуют уже не резистора, а корректной имитации работы узла |
Что проверять до покупки decoder
Какие товары DIXEL здесь действительно уместны
По материалам ветки полезно сразу разделять задачи. Если вопрос пока на уровне нормальной коммутации, самый приземлённый и честный расходник — провод питания шторки линзы. Он нужен тогда, когда у вас есть логика сигнала, но нет корректного физического подключения внутри проекта.
Если после проверки схемы машина требует уже согласования по электрической логике, уместно смотреть на универсальный программируемый Decoder LED DIXEL и на более простой Decoder CAN 12V. Но важно не подменять ими диагностику. Decoder нужен не для того, чтобы оправдать неправильно собранную механику, а для согласования уже понятной электрической задачи.
Когда проект уходит в штатную интеллектуальную или адаптивную логику шторки, ближе по смыслу становятся модули имитации шторки DIXEL для Bosch / Intellect / Hella / Valeo / ZKW и более узкий вариант для Hella Intellect DLA, Bosch Intellect и ZKW Intellect. Это уже другой уровень задачи: не «подать плюс на мотор», а помочь новой сборке корректно выглядеть для штатного блока.
Вывод
Если после переделки AFS-фары ошибка появляется именно тогда, когда вы «упростили» узел шторки, сначала подозревать надо не decoder, а собственное вмешательство в штатную логику. Ветка из чата установщиков очень точно показывает правильный порядок: проверить, приходит ли сигнал до фары, найти штатный пин, понять принцип контроля шторки, а уже потом решать, нужен ли провод, decoder или профильный модуль имитации. На таких фарах самая дорогая ошибка — не плохой артикул сам по себе, а уверенность, что магнит, геркон и часть механики можно безболезненно выкинуть как «лишнее».
