Когда в VAG matrix-фарах retrofit уходит дальше обычной замены линзы, разговор быстро перестает быть “про рамки”. В чате установщиков это прозвучало максимально честно: матрицу иногда гасят сопротивлением, по нужным линиям меняют токоизмерители, а в сложных блоках приходится уже поднимать даташит микросхемы, чтобы понять, где именно живет управление светом.
Где заканчивается обычный retrofit
На большинстве стандартных проектов мастер решает три понятные задачи: посадить новый модуль, организовать питание и заставить штатную логику не ругаться на переделку. В матричных VAG-фарах этого бывает недостаточно. Там часть логики света завязана не только на внешние сигналы, но и на внутреннюю электронную архитектуру самого блока.
Именно поэтому совет из чата “токоизмерители меняй по нужным линиям на больший номинал” нельзя читать как бытовую рекомендацию для каждого. Это уже инженерный прием для тех случаев, где система контроля тока или нагрузки мешает проекту работать как нужно.
Три уровня сложности матричного проекта
| Уровень | Что происходит | Что обычно помогает |
|---|---|---|
| Базовый retrofit | Нужно посадить Bi-LED и сохранить понятную логику ближнего/дальнего | Рамки, модуль, аккуратная коммутация, проверка шторки |
| Имитация штатной работы | Фара требует, чтобы новая конфигурация “похоже” вела себя для штатной электроники | Профильные модули имитации шторки и корректная логика включения |
| Плата и контроль нагрузки | Блок не принимает проект на уровне токового контроля или внутреннего управления | Работа с токоизмерителями, линиями управления и, в сложных случаях, с самой схемотехникой |
Полезность этой схемы в том, что она сразу снимает главный самообман. Если у вас проект третьего типа, бесполезно бесконечно менять лампы, резисторы и “универсальные обманки”, пока вы не поняли, что именно контролирует штатный блок.
Почему тема токоизмерителей вообще всплывает
В матричных фарах блок может оценивать не только наличие питания, но и поведение конкретной линии под нагрузкой. Когда в систему ставят другой модуль или переподключают секции, штатная электроника начинает видеть “не ту картину”, которую ждала с завода. Отсюда и рождаются те самые разговоры про изменение номинала токоизмерителей по нужным цепям.
Но здесь важно не романтизировать доработку платы. Если мастер не уверен, как именно в конкретном блоке устроен контроль, паять “по аналогии” опасно. В чате это тоже прозвучало правильно: иногда в блоке стоит отдельная микросхема, и без понимания ее выводов и логики управления светом приходится уже открывать даташит и разбирать схему глубже.
Что из каталога DIXEL реально помогает до того, как лезть в плату

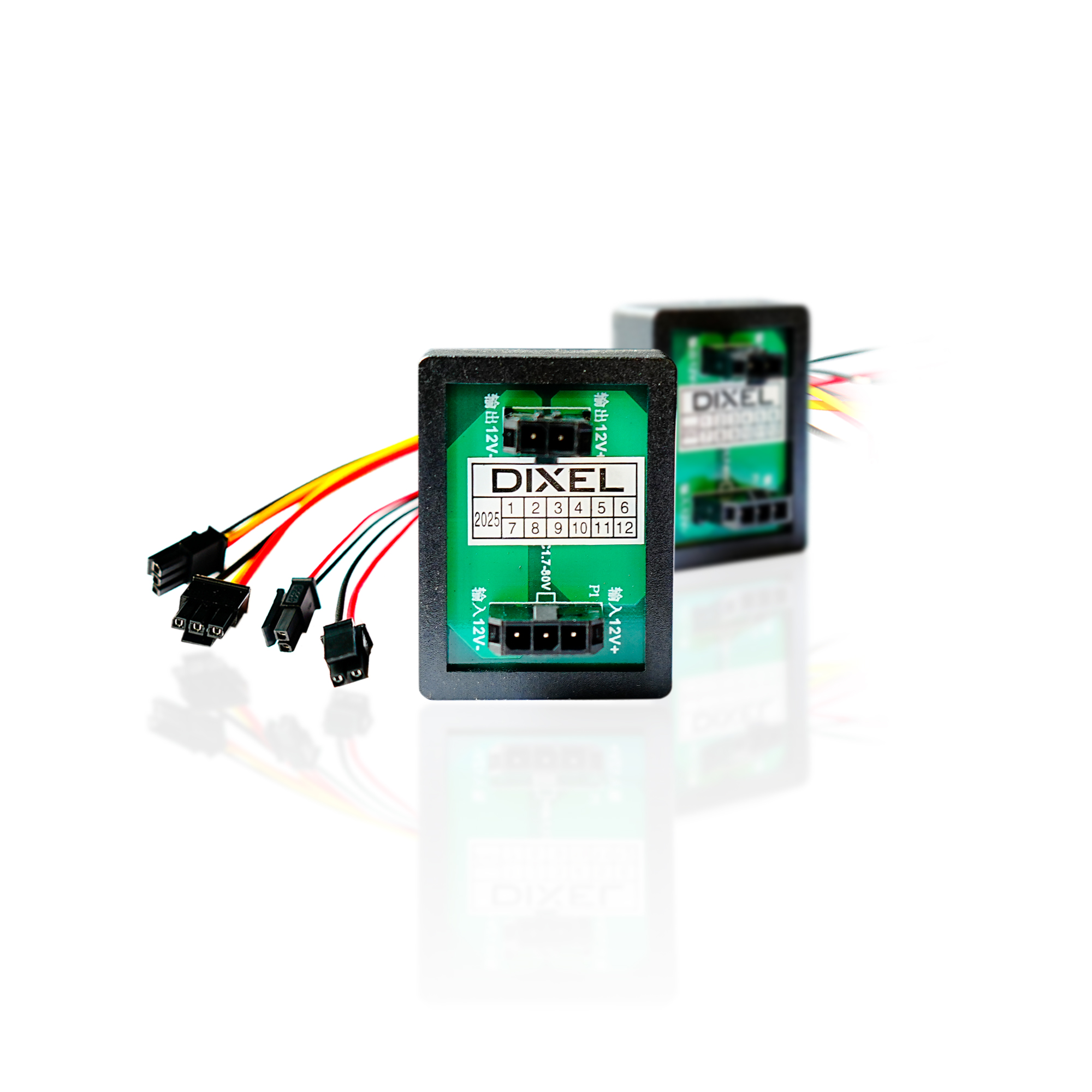

До board-level доработок стоит исчерпать нормальные retrofit-инструменты. Для проектов, где нужно сохранить штатную реакцию на работу новой линзы, в каталоге есть модули имитации шторки DIXEL для Bosch / Intellect / Hella / Valeo / ZKW. Для VAG-логики с соответствующими штатными линзами полезно держать в уме и более узкий модуль имитации шторки для VW, Ford, Valeo.
Если вы еще на механическом этапе, базой остаются рамки и сам модуль. Например, для конкретного кейса с Tiguan II в каталоге есть рамки для замены линз Volkswagen Tiguan II 2016-2020 AFS, а как универсальный 3-дюймовый световой модуль можно использовать DIXEL BI-LED DL3389 3".
Что проверить до того, как брать в руки паяльник
- Понять, не решается ли задача на уровне штатной логики через правильную имитацию шторки.
- Проверить все цепи управления и коммутацию, включая разъемы и проводку до шторки.
- Убедиться, что проблема не в посадке модуля, а именно в контроле со стороны блока.
- Оценить, есть ли у вас вообще компетенция и оборудование для безопасной доработки платы.
Иногда самый недооцененный расходник в таком проекте — не обманка и не модуль, а нормальный провод питания шторки линзы, если штатная коммутация уже не соответствует новой сборке. А после всей электрической части проект все равно надо герметично собрать обратно, поэтому свежий герметик для фар DIXEL HOT лучше закладывать сразу.
Когда от проекта лучше отказаться или пересчитать его заново
Если снаружи фара выглядит как обычный retrofit, а по факту требует изменения номиналов на плате, чтения даташита и поиска внутренних линий управления, это уже другой бюджет, другой риск и другой срок. Здесь честнее заранее обсудить с клиентом, что он покупает не “замену линз”, а исследовательскую работу с не гарантированным сценарием по времени.
Именно это делает статья по-настоящему полезной: не романтика сложного ремонта, а трезвое разделение, где заканчивается каталог и начинается электроника блока.
Вывод по VAG matrix
В матричных VAG-фарах самый опасный момент — пытаться решить сложную логику света простыми привычками от обычного Bi-LED retrofit. Пока задача решается рамками, модулями имитации шторки и нормальной коммутацией, проект остается управляемым. Но если вы упираетесь в токоизмерители, внутренние линии контроля и необходимость читать даташит микросхемы, это уже отдельный класс работ, который надо считать и выполнять совсем по-другому.
