На Mercedes ML W166 при переходе на bi-led нужно завести сигнальный провод в плату сервопривода, но мастеру важно понять: куда именно паяться и одинаковая ли схема у всех фар.
Пайка здесь не сводится к формуле “всегда в одну точку”. По переписке видно главное: у этого семейства встречаются разные варианты платы, поэтому фото-референс полезен только вместе с проверкой своей версии сервопривода.
Это сильная тема для статьи, потому что она очень практичная и очень легко ломается на мелочи. В чате установщиков мастер попросил напомнить точку пайки сигнального провода на Mercedes ML W166 при переходе на bi-led. В ответ прилетело сразу два полезных ориентира. Первый: на сайте DIXEL действительно есть подробная инструкция по подобной доработке. Второй: участники напомнили, что в этих фарах можно встретить две разные платы. А значит, слепое копирование чужой точки без сверки своей начинки — это прямой путь к лишней разборке, повторной пайке и поиску ошибки уже после сборки фары.
Что видно по фото из обсуждения

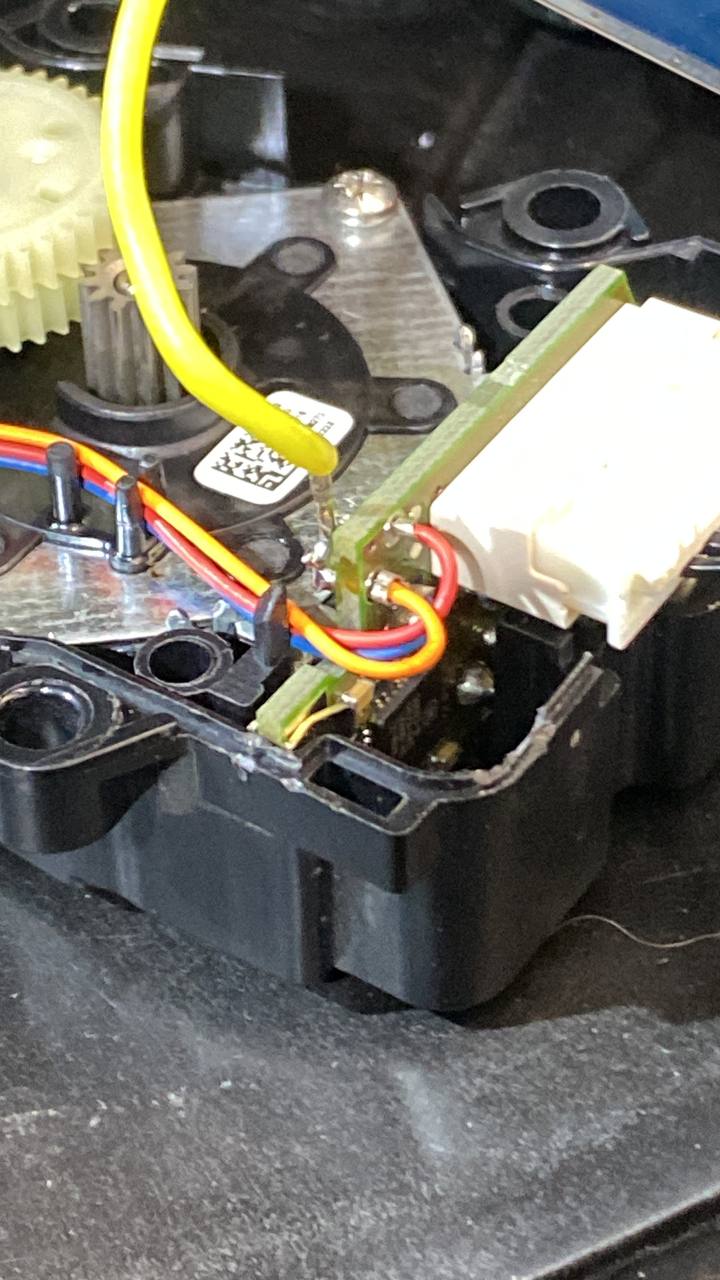

В качестве ориентира в переписке показали крупный макрокадр платы сервопривода: рядом с белым разъёмом и узлом моторчика виден заведённый жёлтый сигнальный провод, припаянный к небольшой вертикальной плате. Это полезный референс, потому что он показывает саму зону подключения, а не абстрактное “куда-то в сервопривод”. Но даже такое фото нельзя трактовать как универсальный рецепт для любой W166-фары. Если исполнение платы отличается, точка и логика подключения могут быть другими.
- Паяются “по чужой фотографии”, не проверив, совпадает ли версия платы.
- Начинают доработку до того, как поняли,
Intellectэто или другое исполнение. - Путают сигнальный сценарий с попыткой решить всё одной обманкой без корректной логики управления.
Мини-схема принятия решения перед пайкой
Убедиться, что речь действительно о Mercedes ML W166 нужного поколения и нужной версии механизма.
Сопоставить свою плату сервопривода с референсом из фото: разъём, посадка, расположение узлов, версия исполнения.
Когда совпал вариант платы, уже можно использовать фото как практический ориентир по зоне подключения сигнального провода.
Почему фраза “есть две платы” здесь важнее, чем кажется
Это короткое замечание из чата на деле несёт половину всей диагностики. Во многих ретрофит-кейсах мастера ищут точку пайки как будто это единственная проблема. Но на W166 важнее сначала понять, не относится ли ваша фара к другому варианту платы сервопривода. Иначе можно повторить частую ошибку: взять рабочий ориентир, который был верен для одной версии, и перенести его на другую. В лучшем случае схема просто не заработает. В худшем — вы потратите время на обратную разборку и поиск, где именно разошлась логика управления.
| Что вы видите в проекте | Что это значит | Практический вывод |
|---|---|---|
| Фото из чата похоже на вашу плату | Можно использовать его как рабочий ориентир по зоне пайки | Сверять дорожки и разъём до касания паяльником |
| Плата заметно отличается по компоновке | Перед вами другая версия узла | Не повторять чужую точку “по памяти”, а искать именно свой сценарий |
| Нужно сохранить корректную работу шторки после retrofit | Одной механической замены линзы недостаточно | Продумать и сигнальную логику, и комплектующие для Intellect-системы |
Что на dixel.store полезно смотреть по этой теме
Если проект уже подтверждён как Mercedes-Benz ML W166 Intellect, на сайте есть не только общие mercedes-позиции, но и прямые опоры под такой retrofit. Базовая точка входа — рамки для Mercedes-Benz M-Класс III W166 (Intellect) на 3/5R. Есть и более прямой товар под замену линз: переходные рамки для замены линз Mercedes-Benz ML W166 2011-2015 Intellect.
Если проект уходит в имитацию или корректное поведение шторки после замены, рядом стоят позиции по логике Intellect: модули имитации шторки DIXEL для Bosch/Intellect/Hella/Valeo/ZKW и вариант для Hella Intellect DLA / Bosch Intellect / ZKW Intellect. Для мастера это важная подсказка: на таких фарах нужно думать не только о физической установке линзы, но и о правильной электронной логике работы узла.
- Подтвердить, что у вас именно
ML W166 Intellectи что версия платы совпадает по компоновке. - Сопоставить свою плату с фото-референсом из обсуждения, особенно зону возле разъёма и сервопривода.
- После этого уже решать вопрос сигнального провода и сопутствующей логики шторки, а не паяться “вслепую”.
- Параллельно подобрать рамки и сопутствующие модули под конкретный проект, а не под абстрактный “мерседес”.
С чем полезно связать эту тему дальше
Если вам близок сам подход “сначала понять механику и электронику, потом паяться”, пригодится и наша статья про ML166 и умную шторку, которая сразу включает дальний после доработки. А если задача шире и упирается в Intellect-архитектуру и выбор рамок под конкретную фару, полезно держать рядом каталог переходных рамок для Mercedes-Benz.
Вывод
На Mercedes ML W166 вопрос “куда припаять сигнальный провод” нельзя решать по одной памяти или одной фотографии. Фото из чата установщиков хорошо показывает рабочую зону подключения на одной из версий платы сервопривода, но настоящая надёжность начинается раньше: с проверки исполнения самой платы, логики Intellect и подбора правильных комплектующих под конкретную фару. Именно такой порядок и отличает аккуратный retrofit от повторной разборки после сборки.
