Шпаргалка по сигнальным LED-лампам
Название похоже, а цоколь другой: выбираем лампу по контактам, а не по буквам
P21W, PY21W, P21/4W, P21/5W и W21/5W нельзя считать взаимозаменяемыми. У них различаются металлический или клиновой цоколь, число контактов, положение боковых штифтов и количество режимов.
Безопасный способ подбора простой: снять штатную лампу, переписать маркировку, сравнить основание и только затем выбрать цвет свечения. Эта последовательность защищает от ситуации, когда лампа подходит по диаметру, но не фиксируется, включает не тот режим или вызывает ошибку.
Как читать обозначение
P21W
Один рабочий режим. Обычно металлический цоколь BA15s с одним нижним контактом.
PY21W
Тоже один режим, но цоколь BAU15s имеет другой ключ по боковым штифтам.
21/5 или 21/4
Два режима яркости и два контакта. Дробь — сигнал проверить обе функции фонаря.
W21/5W
Двухрежимная лампа с клиновым W3x16q, также известным как T20/7443.
Не переносите мощность лампы накаливания на LED буквально
Числа 21/5 или 21/4 помогают узнать тип и функции штатной лампы. Светодиодный аналог обычно потребляет меньше, поэтому бортовая диагностика иногда воспринимает его как перегоревший. Совместимость по цоколю и совместимость с контролем нагрузки — две разные проверки.
Пять типов, которые чаще всего путают
| Обозначение | Цоколь и контакты | Практическая функция | Подходящие позиции DIXEL |
|---|---|---|---|
| P21W | BA15s, один нижний контакт, симметричные боковые штифты | Один режим: поворот, задний ход или другой одиночный сигнал — по схеме автомобиля | DIXEL3007, белые DIXEL3008, жёлтые |
| PY21W | BAU15s, один нижний контакт, асимметричный ключ боковых штифтов | Один режим; посадка отличается от P21W даже при похожем корпусе | DIXEL3009, белые |
| P21/5W | BAY15d, два нижних контакта и свой ключ штифтов | Два режима, например габарит и стоп-сигнал | DIXEL3012, красные |
| P21/4W | BAZ15d, два нижних контакта; ключ отличается от BAY15d | Два режима. Нельзя выбирать как замену P21/5W только из-за похожего названия | DIXEL3013, белые |

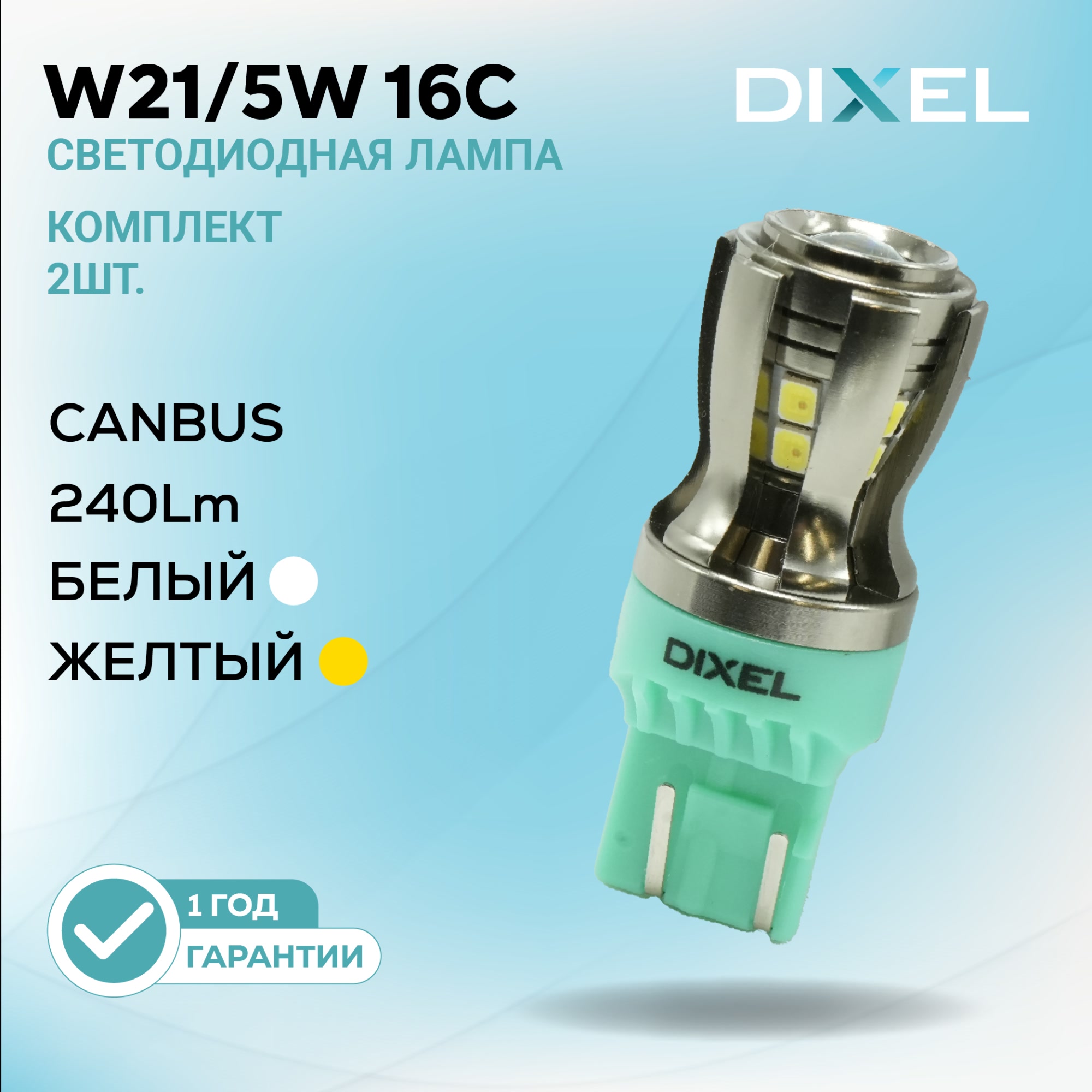

| W21/5W | W3x16q, клиновой пластиковый цоколь T20/7443 | Два режима; металлической юбки и боковых штифтов нет | DIXEL3024, белые + жёлтые DIXEL3025, красные |
Главная ловушка — пытаться вставить P21W вместо PY21W или перепутать P21/4W с P21/5W. Снаружи колбы похожи, но патрон специально закодирован штифтами и контактами. Если новая лампа не поворачивается в патроне без усилия, не подпиливайте штифт: это признак неверного цоколя или несовпадающего ключа.
Подбор за четыре фотографии
Кадр 01
Маркировка штатной лампы
Снимите обозначение целиком: P21W, PY21W, P21/4W, P21/5W или W21/5W. Не ограничивайтесь числом 21.
Кадр 02
Дно металлического цоколя
Один контакт указывает на однофункциональный тип, два — на двухрежимную схему. Для клинового T20 снимите обе стороны пластиковой ножки.
Кадр 03
Положение боковых штифтов
Сфотографируйте лампу сбоку с двух сторон. Важны угол и высота штифтов, а не только диаметр юбки.
Кадр 04
Патрон и цвет рассеивателя
Проверьте, какой цвет должен видеть водитель снаружи и какую функцию выполняет секция: габарит, стоп, поворот или задний ход.
Цвет свечения выбирают после цоколя
У одного типоразмера могут быть разные цвета. Например, в линейке P21W есть белая DIXEL3007 и жёлтая DIXEL3008. Поэтому буквы в типе цоколя не заменяют проверку карточки товара и функции фонаря.
Для прозрачного рассеивателя цвет задаёт сама лампа. Цветной фильтр фары тоже влияет на итоговый сигнал, но это не повод ставить любой оттенок: сохраняйте предусмотренный автомобилем цвет секции. Для совмещённых функций удобны двухцветные решения, например W21/5W DIXEL3024, но перед заказом нужно подтвердить распиновку двух режимов именно на автомобиле.
Маркировка CANBUS — не универсальная гарантия
Лампа может подойти в патрон и всё равно вызвать ошибку
LED потребляет меньше лампы накаливания. Некоторые блоки кузовной электроники воспринимают это как обрыв, кратковременно опрашивают цепь или ускоряют мигание поворотника. Встроенная схема совместимости помогает, но чувствительность контроля отличается у разных автомобилей. Итог подтверждает только проверка на машине.
Быстро мигает поворотник
Проверьте контроль нагрузки, реле или BCM. Для машин с отдельным реле поможет разбор CF13, EP29 и 55F.
Ошибка лампы или вспышки
Нужна диагностика цепи: встроенный декодер, внешняя нагрузка или кодирование подбираются по конкретной машине.
Работает только один режим
Сверьте двухконтактный цоколь, распиновку патрона и назначение «слабого» и «яркого» каналов.
Проверка после установки
- Включите каждую функцию отдельно: габарит, стоп, поворот или задний ход.
- Для двухрежимной лампы убедитесь, что яркий канал действительно заметно отличается от слабого.
- Проверьте приборную панель на сообщение о неисправности.
- Оставьте поворотник работать и убедитесь, что частота мигания не изменилась.
- После нескольких минут работы осмотрите патрон: лампа должна сидеть плотно, а контакты не должны перегреваться или пахнуть пластиком.
Короткий маршрут по каталогу
Если тип ещё неизвестен, начните с общего раздела LED-ламп DIXEL. Если на снятой лампе указано W21/5W или 7443, переходите в отдельную категорию W21/5W. Точную карточку выбирайте после сравнения цоколя, функции и цвета.
Итог: правильная LED-лампа совпадает со штатной сразу по четырём признакам: тип цоколя, число контактов, количество режимов и цвет сигнала. P21W и PY21W различаются ключом посадки, P21/4W и P21/5W нельзя менять местами по одному внешнему сходству, а W21/5W относится к клиновому семейству T20/7443. После механической проверки обязательно протестируйте оба режима и реакцию бортовой диагностики.
