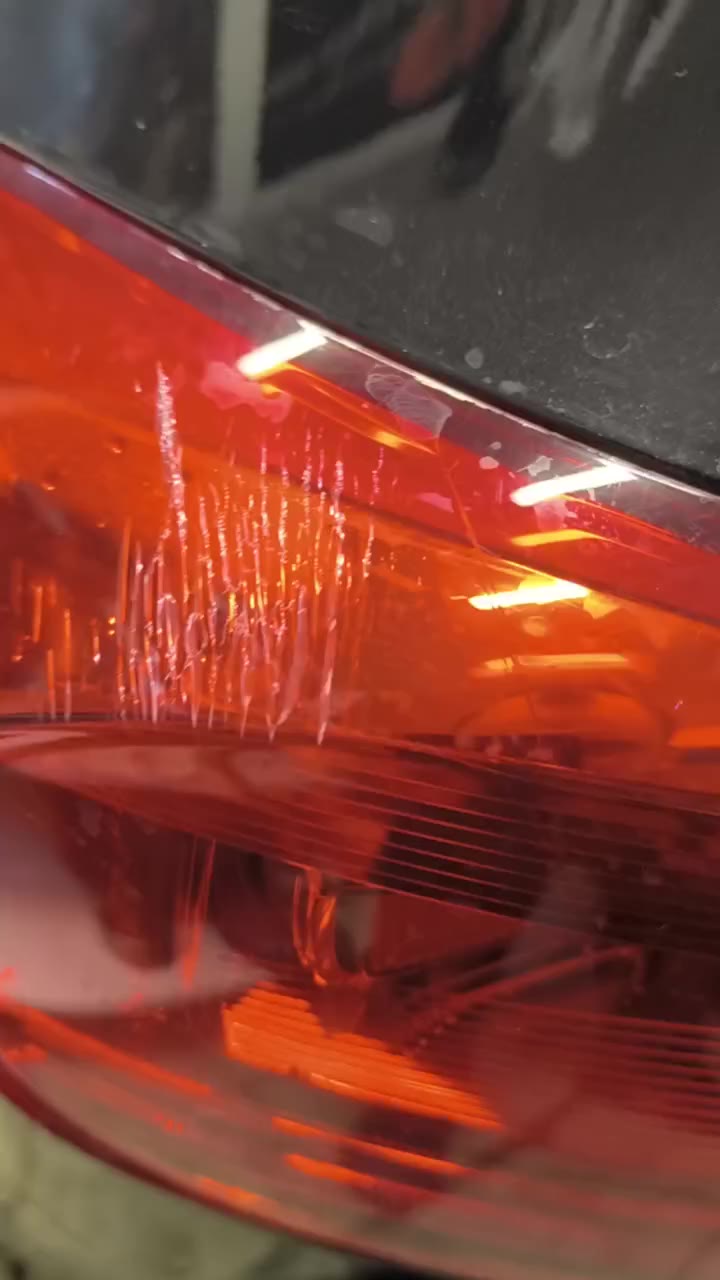

На прозрачной части фонаря заметны выраженные продольные трещины и мутная сетка, при этом ДТП не было.
Спирт при оклейке, обезжирка под плёнкой, перегрев и следы восстановления “чайником”.
Чаще всего трещины приходят не от одного фактора, а от комбинации: уже напряжённый пластик + химия + температура + время контакта.
Почему в этой теме опасно искать одну виноватую кнопку
В чате мнения разделились, но не противоречили друг другу. Один мастер сразу предположил спирт при поклейке плёнки и добавил, что на некоторых машинах от спирта трещат даже передние элементы, а задние бывают ещё чувствительнее. Другой увидел в повреждении картину, похожую на “восстановили чайником и заклеили через спирт или обезжирку”. Третий вообще сказал, что такие детали разумнее отправлять в мусор и ставить новые стекла, чем пытаться повторно “спасти” поверхность.
Это хороший сервисный маркер. Когда у мастеров нет одного железобетонного ответа, но несколько версий указывают в одну сторону, обычно это значит следующее: материал уже был на грани, а конкретный способ ремонта только добил его. Для прозрачного автомобильного пластика это типичный сценарий. По материалам Covestro для поликарбоната критичны не только состав среды, но и температура, длительность контакта и уровень внутренних или внешних напряжений. Там же отдельно описано, что при stress cracking химия может проникать в поверхность в малом количестве, а трещины формируются уже из-за того, что материал разряжается по существующим напряжениям.
Что именно настораживает в кейсе с видео
На видео нет характерной картины удара: нет локальной точки входа, нет типичного скола от камня, нет одного центра разрушения. Зато есть множественные вертикальные микротрещины и мутные дорожки, которые больше похожи на химико-термическое растрескивание поверхности. Именно поэтому обсуждение ушло в сторону спирта, обезжирки и перегрева, а не в сторону аварийной истории.
В соседних сообщениях тему развили ещё полезнее. Один из мастеров написал, что если работает со шлифованным стеклом под броню, то клеит вообще без спирта, только на воду. Другой признался, что от “чайника” давно отказался и считает связку “выдержка, шкурки и нормальная полировка” более предсказуемой. А ещё один уточнил важную технологическую деталь: если поверхность сложная и всё-таки нужен праймер, он закрывает риску через праймер и керамический лак, даёт покрытию встать и только потом переходит к дальнейшей работе.
| Версия | Почему она правдоподобна | Что проверить |
|---|---|---|
| Спирт / обезжирка под плёнкой | Поликарбонат чувствителен не только к химии как таковой, но и к сочетанию химии со стрессом и временем контакта | Чем клеили, был ли IPA, сколько состав оставался на поверхности, не затекал ли в кромки |
| Перегрев при бесконтактной полировке | Избыточный локальный нагрев может добить уже ослабленный верхний слой | Был ли “чайник”, сколько проходов, не работали ли по одной зоне повторно |
| Материал уже был уставшим | Старая деталь, прошлые шлифовки или микротрещины резко повышают риск | Были ли прежние попытки восстановления, старый лак, следы шлифовки или ранние трещины |
| Неправильный тайминг между операциями | Быстрая поклейка после агрессивной обработки оставляет детали меньше шансов стабилизироваться | Сколько ждали после обработки, чем сушили, была ли промежуточная промывка |
Что говорит практика, а что говорит материал
В этой теме особенно полезно держать в голове два уровня правды. Первый — цеховой. Мастера из обсуждения прямо говорят, что клеить на воду спокойнее, чем на спиртовой раствор, что “чайник” не всегда предсказуем под плёнку и что иногда проще не героически восстанавливать старую прозрачную деталь, а сразу брать новое стекло или новую оптику.
Второй уровень — материаловедение. В справке Covestro по Makrolon есть важный нюанс: лабораторная химстойкость — это только ориентир. Да, в таблице у них чистый изопропанол обозначен как совместимый в конкретных тестовых условиях. Но в том же документе отдельно сказано, что реальный результат сильно зависит от напряжений в детали, времени воздействия и температуры, а практические испытания на готовой детали обязательны. Для сервиса это означает простую вещь: нельзя оправдываться одной фразой “IPA же совместим с поликарбонатом”. На реальном фонаре или стекле фары условия другие: остаточные напряжения, локальный нагрев, старая химия, кромки, пленка, зажатие и микротрещины.
- трещины уже пошли сеткой, а не одиночными царапинами;
- деталь раньше уже грели, шлифовали или покрывали;
- повреждение есть не только сверху, но и в глубине слоя;
- клиент хочет плёнку сразу после агрессивной косметики.
- деталь без трещин, а речь только о финишной доводке поверхности;
- есть понятная последовательность без спешки и без агрессивной химии;
- мастер контролирует температуру, паузы и среду поклейки;
- при необходимости поверхность закрывается уже после полноценной стабилизации.
Какие товары DIXEL уместны в такой теме
Если работа действительно идёт в сторону нормальной переклейки и сборки, а не в попытку “дожать” уставший пластик любой ценой, на сайте есть понятные сервисные позиции. Для разборки пригодятся щипцы для разбора корпуса фар. Для сборки после замены прозрачной детали — герметик DIXEL HOT. Если мастер всё же работает по сценарию бесконтактной полировки, у DIXEL есть и сам чайник для бесконтактной полировки фар, и состав Clear Glass.
Но именно эта статья и полезна тем, что не превращает эти товары в “волшебную таблетку”. Наличие чайника в каталоге не означает, что им надо пытаться спасать любую потрескавшуюся деталь. Наоборот: в спорных случаях инструмент должен идти после диагностики состояния пластика, а не вместо неё.
Вывод
Если фонарь или стекло фары потрескались без ДТП, почти никогда не стоит искать один “плохой продукт” и на этом успокаиваться. На практике проблема чаще рождается из связки: уже напряжённый поликарбонат, спирт или обезжирка, локальный перегрев, поспешная поклейка и попытка восстановить то, что уже просит замены. Поэтому правильный маршрут такой: сначала понять, на какой стадии деталь ещё можно вести в аккуратную доводку, а на какой — уже честнее менять стекло или сам фонарь. Именно эта граница и отличает нормальный сервис от дорогостоящей второй переделки.
