Когда ксеноновую фару BMW F10 привозят отдельно от машины, вопрос “дайте распиновку” обычно звучит слишком просто. На практике мастеру нужно не угадывать цвета проводов, а безопасно понять, где питание блока розжига, где управление шторкой и что вообще можно проверить без автомобиля, не спалив модуль и не потеряв время на лишнюю разборку. В чате установщиков как раз обсуждали такой кейс: фары приехали без машины, “везде черные провода”, а значит ориентироваться только на цвет уже бессмысленно.
Почему на BMW F10 это часто превращается в проблему
В реальном ремонте такие фары часто приезжают после ДТП, с разборки или на стол для замены стекла, корпуса или линз. В этот момент у мастера может не быть ни машины рядом, ни живого ответного разъема, ни уверенности, что фара вообще осталась в штатной конфигурации. Поэтому привычный вопрос “какой провод плюс, какой минус” лучше переформулировать так: как определить силовые и управляющие линии именно на этой фаре и не перепутать их при подаче питания.

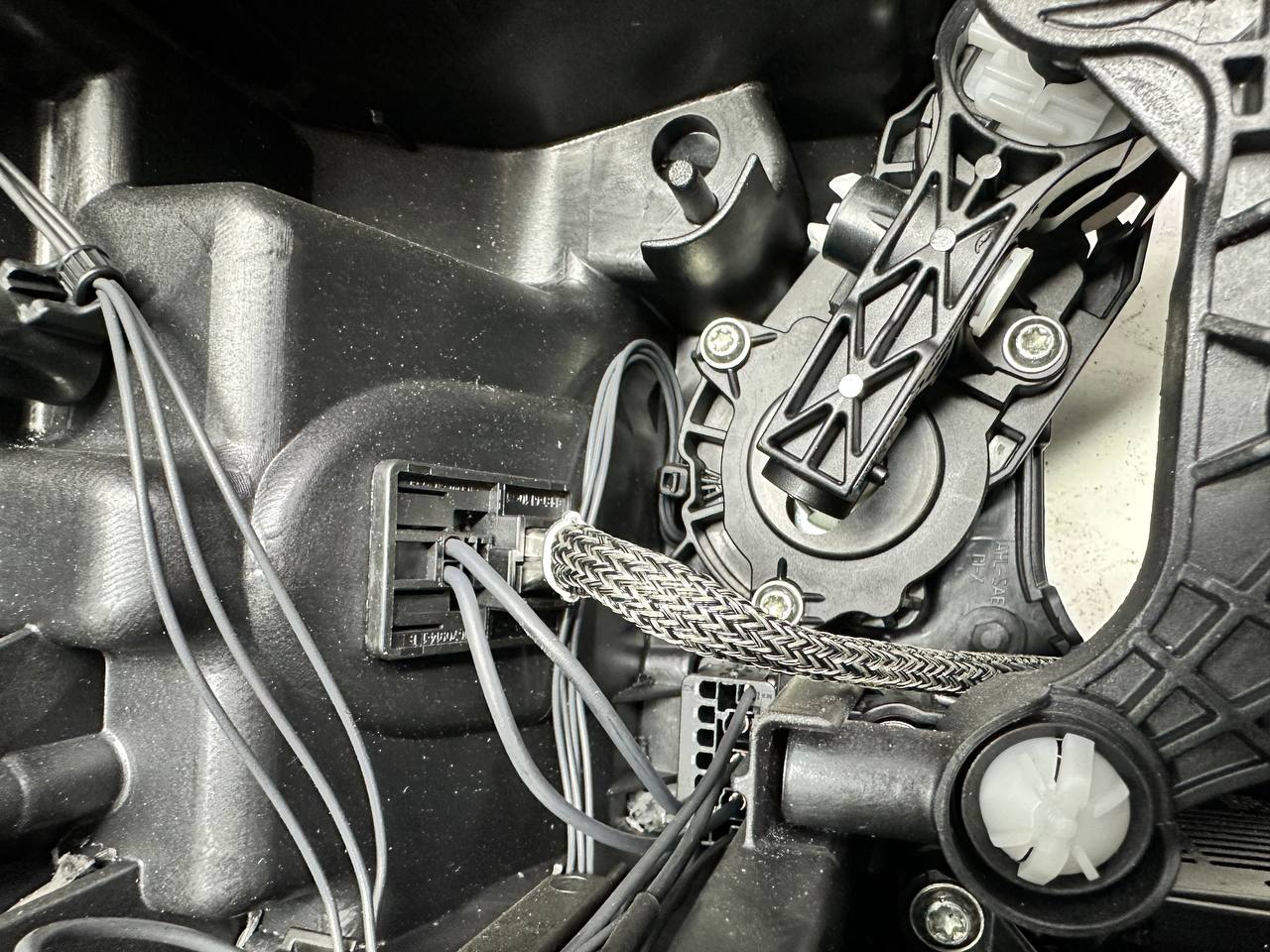

На фото из кейса хорошо видно, что мастер работает не по каталожной картинке, а по реальной задней части фары: открыт сервисный доступ, виден многоконтактный разъем, внутренняя проводка и узел модуля. Это как раз тот случай, где метод проверки важнее запомненной “универсальной распиновки из интернета”.
Ориентироваться только на цвет проводов, когда фара снята и в жгуте почти все жилы темные.
Пытаться сразу подать питание на случайные пины без прозвонки до блока розжига.
Смешивать силовую пару ксенона и провода управления шторкой как будто это одна и та же цепь.
Что подсказали в кейсе из чата
Ответ в обсуждении был очень прикладной: сначала нужно прозвонить провод питания блока розжига до контактов на разъеме, найти пару, которая действительно идет на блок, и только потом кратковременно подать на нее питание, чтобы определить, где плюс и где минус. Отдельно прозвучала важная ремарка по шторке: линии управления шторкой часто проверяются отдельно, и для них полярность в такой проверке не всегда критична, если конкретный новый модуль не требует иного.
Смысл этого совета не в том, что “распиновка не нужна вообще”, а в том, что на снятой фаре без машины безопаснее идти от внутренней логики самой фары. То есть сначала выяснить, какие контакты физически связаны с блоком розжига, а какие — с механизмом шторки, а уже потом решать вопрос с подключением.
Практический порядок проверки без автомобиля
- Открыть заднюю часть фары и найти проводку блока розжига. Нужны именно провода, которые уходят на питание блока, а не любые ближайшие жилы в жгуте.
- Прозвонить эти провода до внешнего разъема. Так выделяется силовая пара, которая действительно отвечает за питание ксенона.
- Только после этого кратко подать питание на найденную пару. Если блок и лампа отзываются штатно, можно определить полярность без гадания по цвету.
- Отдельно найти провода шторки. Их не стоит путать с силовой линией блока розжига, потому что задача у них другая.
- Зафиксировать распиновку для этой конкретной фары до дальнейшей сборки. Это экономит время, если дальше идет замена стекла, корпуса или линз.
| Что проверяем | Какой смысл | Чем рискуем, если пропустить шаг |
|---|---|---|
| Силовую пару блока розжига | Понять, где реальное питание ксенона | Можно подать напряжение не туда и потерять время на повторную диагностику |
| Линии шторки | Отделить управление дальним/шторкой от силового питания | Фара “живая”, но логика работы модуля будет считана неправильно |
| Состояние корпуса и разъема | Убедиться, что проблема не в надломе, следах ремонта или пересборке | Можно искать “не ту распиновку”, когда причина банально в поврежденной части фары |
Что имеет смысл проверить до установки линз и стекол
Такие случаи почти никогда не заканчиваются одной только распиновкой. Если фара уже на столе, обычно дальше идет либо замена стекла, либо работа с корпусом, либо ретрофит под новые линзы. Поэтому после базовой электрической проверки логично сразу оценить и механическую часть: цел ли корпус, не поплыл ли разъем, не повреждены ли крышки и уплотнения, не придется ли параллельно менять стекло.
Для F10 на сайте DIXEL уже есть живые позиции под этот сценарий. Если задача идет в сторону восстановления оптики, пригодятся левое стекло фары DIXEL для BMW F10/F11 и правое стекло фары DIXEL для BMW F10/F11. Если проект уже про установку новых модулей, у DIXEL есть и рамки для BMW 5 VI (F10) под 2 линзы на 3/5R.
Почему не стоит обещать себе “точную распиновку по памяти”
Даже на одной модели ошибка часто рождается не в электрической теории, а в истории конкретной фары. На стол может попасть дорестайл или рестайл, адаптивная или неадаптивная версия, фара после частичного ремонта, с замененным внутренним жгутом или с нештатной пересборкой. Поэтому подход “я когда-то уже делал F10, сейчас быстро вспомню” опасен именно тем, что убирает этап проверки.
Если по ходу вскрытия выясняется, что фара требует не только электрической проверки, но и восстановления посадочных элементов, обратите внимание на уплотнитель фары для BMW 5 серии VI (F10/F11/F07), маску левой ксеноновой фары F10/F11 и даже корпус левой ксеноновой фары BMW F10/F11, если исходная геометрия уже потеряна.
Вывод
Кейс с BMW F10 Xenon из чата установщиков полезен тем, что напоминает простую вещь: когда фара приехала отдельно от машины, главная задача не “найти правильный цвет провода”, а выстроить безопасную последовательность проверки. Прозвонить силовую пару, отделить управление шторкой, не путать электрическую диагностику с угадыванием по памяти и уже после этого переходить к линзам, стеклам и восстановлению корпуса. Для цеха это не лишняя перестраховка, а способ не тратить лишний час на чужую фразу “там все провода черные”.
